Especificaciones

Procesador
Paquete LGA1200:
Procesadores Intel Core™ i9 de 11.ª generación / Procesadores Intel Core™ i7 / Procesadores Intel Core™ i5®®®
Procesadores Intel Core™ i9 de 10.ª generación / Procesadores Intel Core™ i7 / Procesadores Intel Core™ i5 / Procesadores Intel Core™ i3 / Procesadores Intel Pentium / Procesadores Intel Celeron*
* Limitado a procesadores con 4 MB intel Smart Cache- familia Intel Celeron G5xx5.®®®®®®®®®®®
La caché L3 varía según la CPU
(Consulte "Lista de soporte de CPU" para obtener más información).

Chipset
Intel B560 Express Chipset®

Memoria
Procesadores Intel Core™ i9/i7/i5 de 11.ª generación:
compatibilidad con DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 49 33(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300 (O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O. C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz®
Procesadores Intel Core™ i9/i7 de 10.ª generación:
compatibilidad con módulos de memoria DDR4 de 2933/2666/2400/2133 MHz®
Procesadores Intel Core™ i5/i3/Pentium/Celeron de 10.ª generación:
compatibilidad con módulos de memoria DDR4 de 2666/2400/2133 MHz®®®
4 x zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM única) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria ECC SIN búfer DIMM 1Rx8/2Rx8 (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(Visite el sitio web de GIGABYTE para obtener las últimas velocidades de memoria y módulos de memoria compatibles).

Gráficos Integrados
Procesador de gráficos integrado:Intel HD Graphics compatible:®
1 x puerto DVI-D- que admite una resolución máxima de 1920x1200@60 Hz
* El puerto DVI-D no admite la conexión D-Sub por adaptador.
1 x DisplayPort- compatible con una resolución máxima de 4096x2304@60 Hz
* Soporte para la versión DisplayPort 1.2 y HDCP 2.3
1 x puerto HDMI- compatible con una resolución máxima de 4096x2160@30 Hz
* Soporte para la versión HDMI 1.4 y HDCP 2.3.
(Las especificaciones de gráficos pueden variar según la compatibilidad con la CPU).
Soporte para hasta 3 pantallas al mismo tiempo

Audio
Realtek Audio CODEC®
Audio de alta definición
2/4/5.1/7.1 canales
* Para configurar el audio de 7.1 canales- debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo > Dispositivo de reproducción para cambiar primero la configuración predeterminada.

LAN
Realtek GbE LAN chip (1 Gbps/100 Mbps)®
Puertos de Expansión
1 x ranura PCI Express x16- que se ejecuta en x16
(la ranura PCIEX16 cumple con el estándar PCI Express 4.0).(Nota)
2 x ranuras
PCI Express x1 (la ranura PCIEX1 cumple con el estándar PCI Express 3.0).
(Nota) Compatible con procesadores de 11.ª generación solamente.
Interfaz de Almacenamiento
CPU:
1 x conector M.2 (socket 3- tecla M- tipo 2260/2280/22110 PCIe 4.0 x4/x2 ssd compatible) (M2P_CPU)(Nota)
Chipset:
1 x conector M.2 (socket 3- tecla M- tipo 2260/2280 SATA y soporte PCIe 3.0 x4 / x2 SSD) (M2A_SB)
6 x conectores
SATA 6Gb/s * Consulte "1-7 conectores internos" para los avisos de instalación de los conectores M.2 y SATA.
Intel Optane™ Memory Ready
* La aceleración del sistema con la memoria Intel Optane™ solo se puede habilitar en el conector M2P_CPU y con un procesador Intel de 11.ª generación instalado.

(Nota) Compatible únicamente con procesadores de 11.ª generación.®®®

USB
Chipset:
1 x puerto USB Type-C en el panel posterior- con soporte USB 3.2 Gen 1®
5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior- 2 puertos disponibles a través del cabezal USB interno)
4 puertos USB 2.0/1.1 (2 puertos en el panel posterior- 2 puertos disponibles a través del cabezal USB interno)
Chipset + Concentrador USB 2.0:
2 x puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos

Conectores de E/S internos
1 x conector de alimentación principal ATX de 24 pines
1 x conector de alimentación ATX de 8 pines y 12 V
1 x cabezal del ventilador de la CPU
3 x cabezales de ventilador del sistema
1 x cabezal de tira LED direccionable
1 x cabezal de tira LED RGB
6 x conectores SATA 6Gb/s
2 x conectores M.2 Socket 3
1 x encabezado del panel frontal
1 x cabezal de audio del panel frontal
1 x cabezal USB 3.2 Gen 1
2 x cabezales USB 2.0/1.1
1 x encabezado del Módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabezal de puerto serie
1 x cabezal de puerto paralelo
1 x puente CMOS transparente
1 x botón Q-Flash Plus
* Todos los cabezales del ventilador están sujetos a soporte AIO_Pump- bomba y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

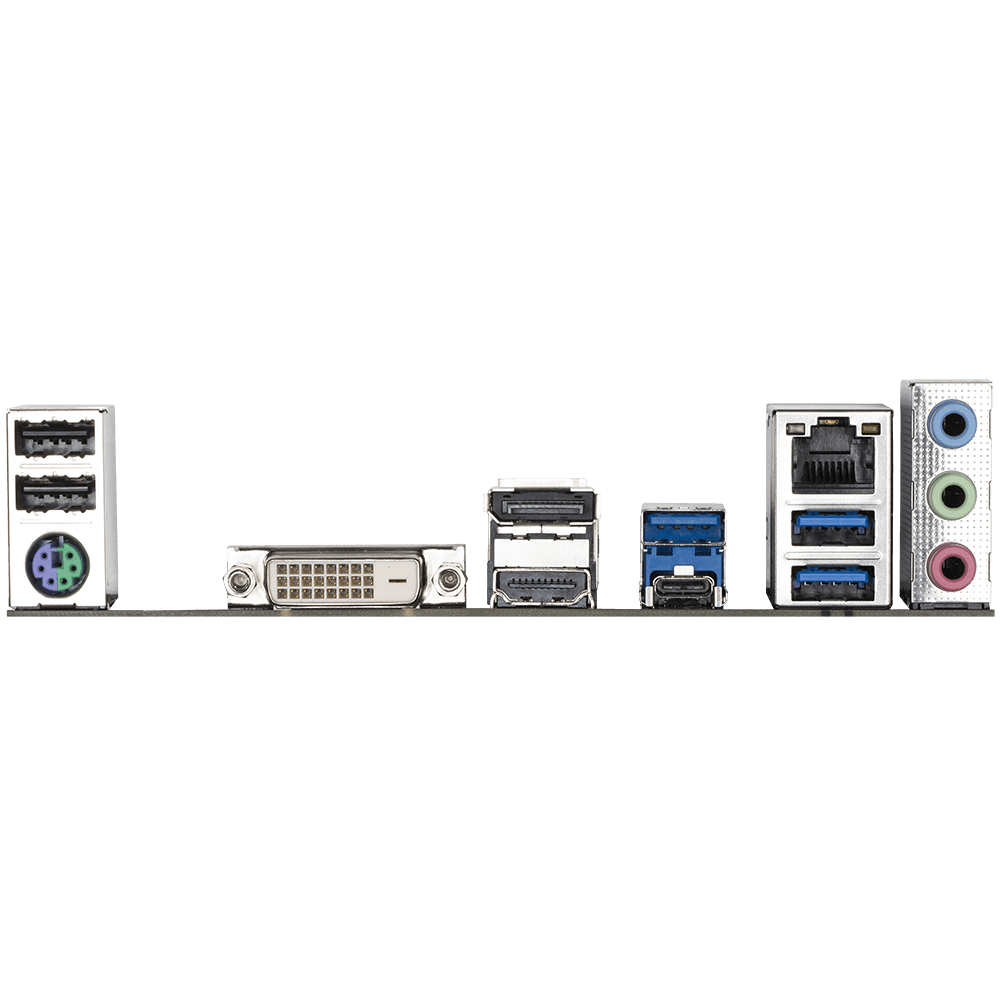

Conectores del Panel Trasero
2 x puertos USB 2.0/1.1
1 x puerto de teclado/ratón PS/2
1 x puerto DVI-D
1 x DisplayPort
1 x puerto HDMI
3 x puertos USB 3.2 Gen 1
1 x puerto USB Type-C- con soporte USB 3.2 Gen 1®
1 x puerto RJ-45
3 x conectores de audio

Diseño
Factor de forma Micro ATX; 24-4 cm x 24-4 cm
